Die Überwachung von Baugruben in Lüneburg folgt den Anforderungen der DIN 4123 sowie den ergänzenden Festlegungen der Eurocode-7-Reihe (DIN EN 1997-1) und des EC 7-2 für Felduntersuchungen. Der innerstädtische Baugrund stellt hier besondere Ansprüche: Quartäre Talfüllungen der Ilmenau mit eingelagerten Torflinsen und Muddeschichten treffen auf den Salzstock Lüneburg, der lokal zu Auslaugungssenken und inhomogenen Setzungsmustern führt. Die Hanglagen am Westrand der Stadt, etwa im Bereich der Lüneburger Kalkberge, erfordern zudem eine detaillierte Beobachtung der rückwärtigen Verformung, da Hangwasser die Standsicherheit von Trägerbohlwänden beeinflussen kann. Bei Tiefbaumaßnahmen oberhalb des historischen Stadtkerns, dessen Untergrund von jahrhundertealten Kellergewölben und Auffüllungen durchzogen ist, kombinieren wir die messtechnische Überwachung mit einer geophysikalischen Vorerkundung mittels seismischer Refraktion, um Hohlräume und Grenzflächen zu erkennen, bevor der Verbau gesetzt wird.
Die messtechnische Baugrubenüberwachung liefert den belastbaren Nachweis, dass Verformungen innerhalb der nach DIN 4123 prognostizierten Bandbreite bleiben – ein unverzichtbares Dokument für die Beweissicherung gegenüber Nachbarbebauung.
Unser Ansatz
Der Untergrund Lüneburgs wechselt auf kürzester Distanz: Während die Niederungsbereiche entlang der Ilmenau von holozänen Auelehmen und Torfen mit extrem niedrigen Steifemoduli geprägt sind, stehen im Bereich der westlichen Ausläufer kreidezeitliche Kalkmergel an, die bei Wasserzutritt zu deutlichen Festigkeitsverlusten neigen. Diese geologische Zweiteilung macht eine rein rechnerische Standsicherheitsprognose unzureichend. Das Überwachungskonzept muss zwingend Geokunststoffdichtungen im Kontaktbereich zwischen Auffüllung und gewachsenem Mergel berücksichtigen, um hydraulische Kurzschlüsse zu vermeiden. In der Praxis bedeutet das: Inklinometerketten hinter der Verbauwand messen die tiefenabhängige Horizontalverschiebung, während geodätische Präzisionsmessungen an der Geländeoberfläche Senkungsmulden aufdecken, die auf eine unplanmäßige Entwässerung der Torflinsen hindeuten können. Für Baugruben im Einflussbereich der Ilmenau-Hochwasserzone empfehlen wir ergänzend eine Durchlässigkeitsuntersuchung in situ, um die Filterstabilität des Verbaus bei schwankenden Grundwasserständen rechnerisch nachzuweisen und Piping-Risiken auszuschließen.
Maßgebliche Normen
DIN 4123:2021-04 – Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude, DIN EN 1997-1 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN EN 1997-2 – Erkundung und Untersuchung des Baugrunds – Felduntersuchungen, DIN 1054 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau
Häufige Fragen
Ab welcher Aushubtiefe ist in Lüneburg eine Baugrubenüberwachung nach DIN 4123 zwingend erforderlich?
Die DIN 4123:2021-04 fordert eine geotechnische Überwachung immer dann, wenn der Aushub in den Einflussbereich bestehender Bebauung eingreift oder der Verbau statisch erforderlich ist. In Lüneburg ist das bei nahezu jeder innerstädtischen Baugrube ab etwa 3 m Tiefe der Fall, insbesondere in den setzungsempfindlichen Weichschichten der Ilmenau-Niederung.
Welche Messgrößen werden bei der Baugrubenüberwachung standardmäßig erfasst?

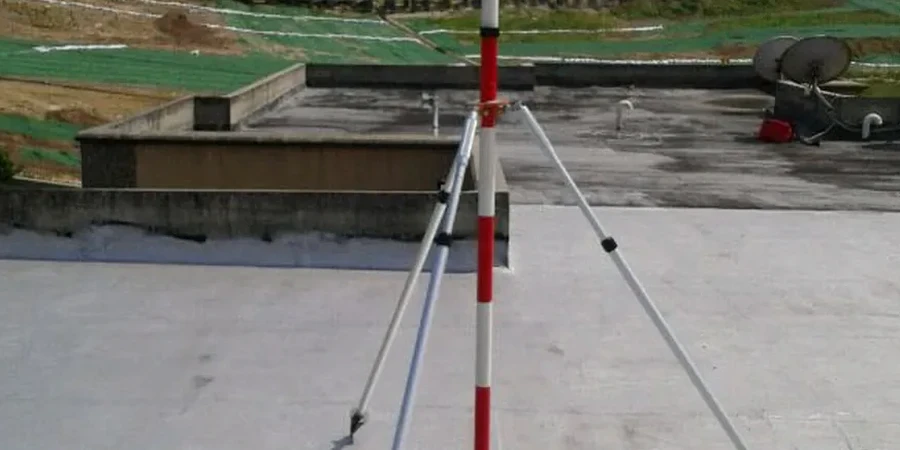

Das Standardprogramm umfasst Horizontalverschiebungen der Verbauwand (Inklinometer), Vertikalverformungen an der Geländeoberfläche und an Nachbargebäuden (Präzisionsnivellement), den Grundwasserstand in mindestens zwei Tiefenhorizonten sowie die Kräfte in ausgewählten Steifen oder Ankern. Bei Baugruben mit Druckluftstützung wird zusätzlich der Luftdruck im Arbeitsraum protokolliert.
Wie werden die Alarm- und Grenzwerte für Verformungen festgelegt?
Die Werte leiten sich aus der Finite-Elemente-Prognose der Baugrubenverformung ab, die auf den Steifigkeitsparametern des Baugrundgutachtens basiert. Für den Lüneburger Salzstockbereich setzen wir konservative untere Schranken an, da die Auslaugungsrate im Gipskeuper rechnerisch schwer fassbar ist. Der Alarmwert liegt typischerweise bei 80 % des prognostizierten Maximalwerts, der Eingriffswert bei 100 %.
Mit welchen Kosten muss ich für eine normgerechte Baugrubenüberwachung in Lüneburg rechnen?
Für ein typisches innerstädtisches Bauvorhaben mit einer 5 m tiefen Baugrube und einem Monitoring-Zeitraum von 3 Monaten bewegt sich der Aufwand in einer Spanne von €760 bis €2.470, abhängig vom erforderlichen Automatisierungsgrad der Messtechnik und der Anzahl der Messquerschnitte.
