Auf einer Baustelle am östlichen Rand von Lüneburg standen wir vor einem typischen Problem: unter einer drei Meter mächtigen Sandschicht, abgelagert vom Urstromtal der Ilmenau, zeigte die Vorerkundung eine unregelmäßige Beckenton-Linse. Der Bauherr plante ein Mehrfamilienhaus mit Tiefgarage. Mit klassischen Bohrungen allein war die laterale Ausdehnung dieser Linse nicht zu fassen. Wir haben die seismische Tomographie eingesetzt, um die Grenzfläche zwischen Sand und Ton entlang eines 95-Meter-Profils zentimetergenau zu kartieren. Lüneburgs Untergrund ist geprägt von glazialen und postglazialen Sedimenten, die auf kurzer Distanz stark variieren. Die seismische Tomographie liefert hier ein zweidimensionales P-Wellen-Geschwindigkeitsmodell, das eine solide Grundlage für die Baugrundbeurteilung und die Planung von tiefen Aushüben bildet.
Mit seismischer Tomographie erkennen wir die Geometrie des Baugrunds in Lüneburg, bevor der erste Bagger rollt – Genauigkeit, die Kosten spart.
Häufige Fragen
Was kostet eine seismische Tomographie in Lüneburg?

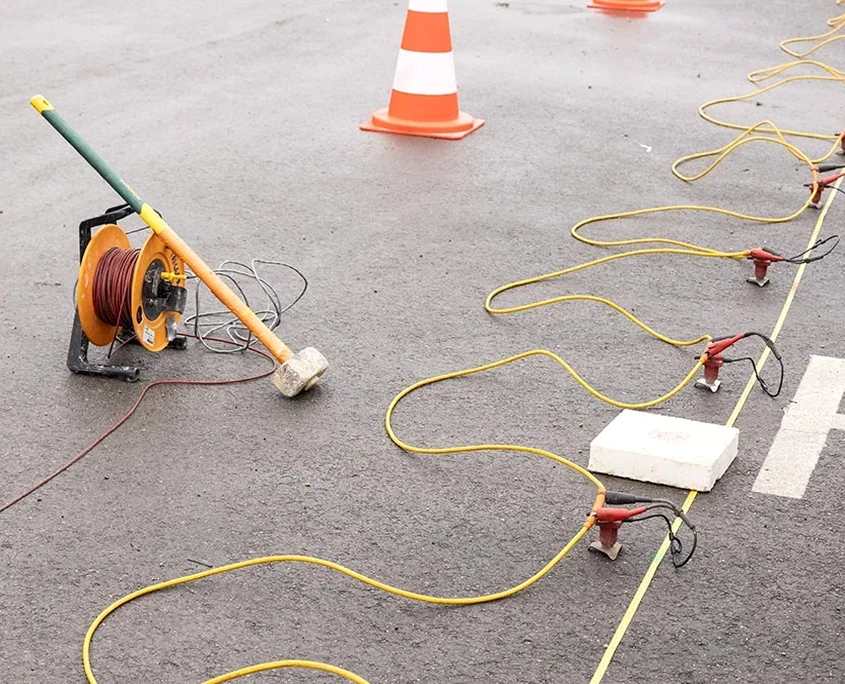

Für eine typische Refraktionsmessung mit 120 Meter Profillänge und 4,5 Hz Geophonen bewegen sich die Kosten in Lüneburg zwischen 2.810 und 4.100 Euro, abhängig von der Zugänglichkeit des Geländes und der gewünschten Auflösung. Der Preis beinhaltet die Messung vor Ort, die seismische Datenprozessierung und einen Bericht mit interpretiertem Geschwindigkeitsmodell.
Welche Tiefe erreicht die seismische Tomographie?
Das hängt vom gewählten Verfahren ab. Die Refraktion erreicht bei einer Profillänge von 100 Metern typischerweise eine Erkundungstiefe von 20 bis 40 Metern unter GOK. Die Reflexionsseismik dringt tiefer ein und kann in Lüneburg Strukturen bis 120 Meter Tiefe abbilden, was für die Untersuchung des Salzstockrandes erforderlich ist.
Wie lange dauert eine Messung?
Eine Feldmessung mit einem 120-Meter-Profil dauert in der Regel einen halben Tag. Dazu kommen zwei bis drei Tage für die Datenprozessierung und die Interpretation. Den vollständigen Bericht erhalten Sie innerhalb einer Woche nach der Messung.
Können Sie mit der seismischen Tomographie alte Keller oder Hohlräume finden?
Ja, die seismische Tomographie ist empfindlich gegenüber Hohlräumen, da diese die Ausbreitungsgeschwindigkeit der Wellen drastisch reduzieren. In der Lüneburger Altstadt, wo mit historischen Kellergewölben und Bergbauschächten zu rechnen ist, kombinieren wir die Refraktionsmessung mit einer hochauflösenden Reflexionsmessung, um solche Strukturen sicher zu orten.
