Geotechnische Analyse für Tunnel in weichem Boden in Lüneburg

Lüneburg steht auf einer geologischen Schwachstelle: Unter dem historischen Stadtkern lagern mächtige Schichten aus tertiärem Glimmerton und kreidezeitlichem Mergel, durchzogen von eiszeitlichen Schmelzwassersanden. Bei Grundwasserständen von teils nur 1,50 Meter unter Gelände – ein typisches Bild für die Ilmenau-Niederung – wird jeder Tunnelvortrieb zur Präzisionsarbeit. Unsere geotechnische Analyse für Tunnel in weichem Boden greift genau hier: Wir quantifizieren die Verformbarkeit der anstehenden Tone, messen Porenwasserüberdrücke im Ödometer und liefern die Bodenklassifikation nach DIN EN ISO 14688. Der Baugrund in der Salz- und Hansestadt verzeiht keine Annahmen; er braucht belastbare Zahlen, bevor die erste Tunnelbohrmaschine anläuft.

Lüneburger Ton verformt sich unter Spannungsumlagerung langsam, aber stetig – die Zeit-Setzungs-Linie entscheidet hier über die Ausbauklasse des Tunnels.

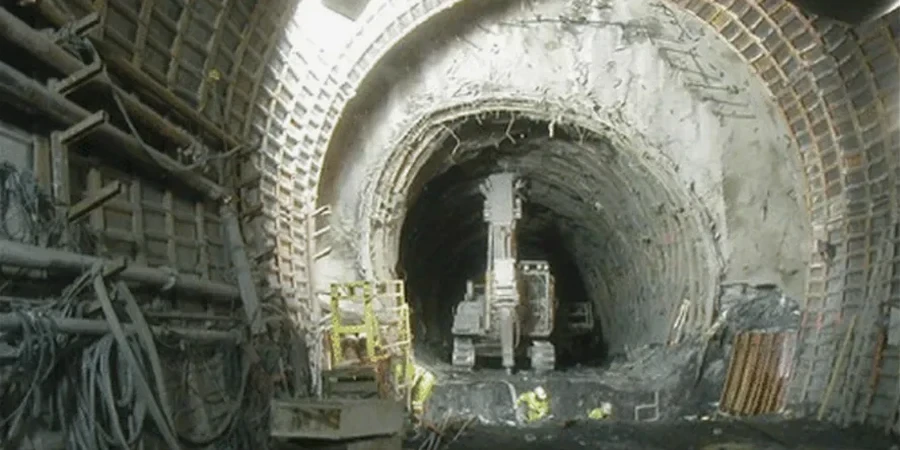

Unser Ansatz

Auf einer Baustelle nahe der alten Saline trafen wir kürzlich auf eine fünf Meter mächtige Schicht aus holozänem Klei, unterlagert von dicht gelagerten Beckensanden. Für die geforderte Tunnelröhre unter einer denkmalgeschützten Altstadtzeile reichte ein reines Drucksondierprofil nicht aus – wir mussten die undrainierte Scherfestigkeit des Kleis direkt im Triaxialgerät bestimmen. Die Ergebnisse flossen in ein FE-Modell ein, das die Ortsbruststabilität und die zu erwartenden Oberflächensetzungen im Bereich des historischen Rathauses abbildete. Ergänzt wird diese Analyse häufig durch eine Korngrößenanalyse zur genauen Bestimmung der Feinkornanteile und durch die Atterberg-Grenzen zur Bewertung der Plastizität, bevor die Böschungsstabilität der Anfahrbaugrube bewertet wird.

Örtliche Baugrundfaktoren

Zwischen den trockenen Geestkuppen im Westen und den nassen Marschböden entlang der Ilmenau liegen geotechnisch gesehen Welten. Ein Tunnel, der in der Lüneburger Innenstadt den weichen Klei durchfährt, hat ein völlig anderes Last-Verformungs-Verhalten als ein Voreinschnitt in den sandigen Böden von Ochtmissen. Im Klei droht das Ausquetschen der Ortsbrust, sobald der Stützdruck auch nur geringfügig unter dem Porenwasserdruck liegt. In den Schmelzwassersanden wiederum kann hydraulischer Grundbruch die Baugrubensohle aufreißen, wenn die Restmächtigkeit nicht rechnerisch nachgewiesen wird. Ohne eine detaillierte geotechnische Analyse, die beide Extremfälle abdeckt, wird der Tunnelvortrieb zum Spiel mit unkalkulierbaren Verformungen, die im schlimmsten Fall Schäden an der oberirdischen Backsteinbebauung verursachen.

Referenzparameter

Parameter	Typischer Wert
Erkundungstiefe	bis 40 m unter GOK für Voreinschnitte
Bodenklassifikation	nach DIN EN ISO 14688-2
Steifemodul Es	aus Erst- und Wiederbelastungskurve
Scherparameter	cu (undrainiert) und φ', c' (drainiert)
Durchlässigkeitsbeiwert kf	Feldversuch und Laborpermeameter
Quelldruck	nach DIN 18121-2 für Glimmerton
Setzungsprognose	FE-gestützt mit Soft-Soil-Creep-Modell
Grundwassermonitoring	Datenlogger über 90 Tage vor Aushub

Weitere Fachleistungen

Laborversuche an bindigen Böden

Ödometerversuche zur Bestimmung der Steifemoduln, Rahmenscherversuche und Triaxialversuche (CU, CD) für realistische Stoffgesetze. Ermittlung der Fließgrenze und Plastizitätszahl zur Abschätzung des Quellpotenzials.

Felduntersuchungen und Sondierungen

Wir kombinieren Drucksondierungen (CPT) mit dem Porenwasserdruckaufnehmer und Rammsondierungen (DPH) zur Schichtabgrenzung. In-situ-Versuche zur Wasserdurchlässigkeit liefern die Basis für die Grundwasserhaltung während der Bauphase.

Numerische Modellierung und Beratung

Aufbereitung der Kennwerte für FE-Berechnungen mit dem Hypoplastischen Modell oder dem Soft-Soil-Modell. Wir begleiten die Ausschreibung mit Baugrundgutachten und beraten bei der Wahl des geeigneten Vortriebskonzepts.

Häufige Fragen

Welche Bodenkennwerte sind für einen Tunnelvortrieb in Lüneburg entscheidend?

Entscheidend sind die undrainierte Scherfestigkeit cu des Kleis und die effektiven Reibungsparameter der Sande. Hinzu kommen der Steifemodul für die Setzungsberechnung und der Durchlässigkeitsbeiwert kf für die Dimensionierung der Wasserhaltung. Der Glimmerton im tieferen Untergrund erfordert zudem Angaben zum Quell- und Schrumpfverhalten.

Mit welchen Kosten muss ich für eine Tunnelbaubegutachtung rechnen?

Für eine vollständige geotechnische Analyse, die Bohrungen, Laborprogramm und numerische Standsicherheitsnachweise umfasst, liegt die Spanne erfahrungsgemäß zwischen €3.540 und €13.540. Die Komplexität des Bauvorhabens, die Tiefenlage des Tunnels und die Anzahl der erforderlichen Versuche bestimmen den konkreten Aufwand.

Ab wann gilt ein Boden in der Analyse als 'weich'?

Als weich gelten bindige Böden mit einer undrainierten Scherfestigkeit cu unter 25 kPa oder einer Konsistenzzahl Ic kleiner 0,75. In Lüneburg betrifft das vor allem die holozänen Kleischichten in der Flussaue. Die Einstufung erfolgt nach den Konsistenzgrenzen gemäß DIN EN ISO 17892-12.
